곡률반경의 문제의 공식부터 알아보자



① 곡률반경

곡률반경 공식

여기서

d : 구면의 두께

r : 간섭무늬 반경







② 구면의 두께

구면의 두께 공식

여기서

n : 중심에서 n 번째 간섭무늬 (문제에서 주어짐)

λ : 광원의 파장







위 공식을 가지고 예시문제를 풀어보자

---





문제1.

초정밀 경면 가공된 구(球)면위에 옵티컬 플랫을 올려 놓고 간섭무늬를 측정하였더니, 그림에서 구면의 두께가 d 일때, 중심에서 4번째 간섭무늬 반경 r이 45 mm 였다. 이 구(球)의 곡률반경 R은 몇 mm 인가?

(단, 이때 측정에 사용된 광원의 파장은 600 nm 이다.)





---



공식을 가지고 문제를 풀어보자.



우선 d를 구하는 공식과 과정, 답을 써 보면 아래와 같다.



여기서 광원의 파장이 600 nm 로 주어졌기 때문에 단위를 mm 로 맞추면 0.000 6 mm 이 되고 이대로 문제를 풀어보면



이렇게 구한 d의 값을 가지고

곡률반경 R을 구해보자.



---

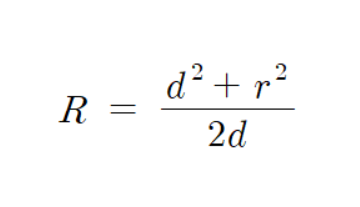

곡률반경 공식

문제에서 주어진 r값은 r = 45 mm 이므로 적용 하자면







다른문제도 풀어보자면

---





문제2.

초정밀 경면 가공된 구면 위에 옵티컬 플랫 (Optical Flat)을 올려 놓고 간섭무늬를 측정하였더니, 그림에서 구면의 두께가 d일때 중심에서 5번째 간섭무늬 반경 r이 50 mm 였다. 이 구의 곡률반경 R은 몇 mm 인가?

(단, 이때 측정에 사용된 광원의 파장은 640 nm 이다.)





---



ｄ(간섭무늬 반경) 의 공식, 과정, 답



---

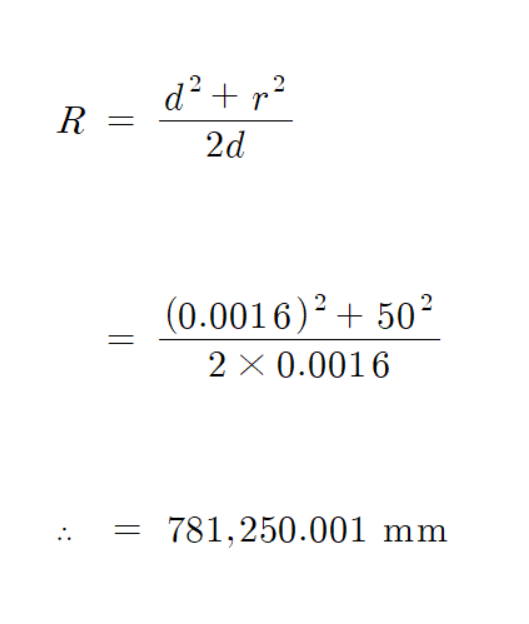

R(곡률반경) 의 공식, 과정, 답



이 문제들은 단색광원 파장의 단위가 nm 로 주어지기 때문에 단위만 신경써서 과정과 답을 써내려 간다면 충분히 좋은점수를 받을 수 있을 것이다.



---
