[자격증 취득] 정밀측정산업기사 실기 합격 후기 및 공부법 (나사측정)





나사측정 문제는 (대부분 삼각나사 문제 이긴 하나) 간혹 삼각나사가 아닌 나사 문제가 나올수도 있기때문에 그 부분만 주의하여 공부하면 쉽게 맞추리라 생각한다.



공식은



최적삼침지름 dw 공식

여기서

P : 피치

α : 나사산 각도



※ 참고로 나사산 각도는 주어지지 않는 경우도 간혹 있는데 그럴땐 당황하지말자. 대부분 삼각나사가 주어질 것이고, 미터계인지 인치계인지 문제에서 주어질 것이다.

나사의 나사산은



미터계 : 60 º

인치계 유니파이 : 60 º

인치계 휘트워드 : 55 º



이정도 알아간다면 문제풀기에 충분하다.







유효지름 de 공식

여기서

M : 삼침 사용 측정값

dw : 삼침지름

P : 피치







자 이제 위 두 공식을 가지고 문제를 보자

---

문1.

미터나사의 유효지름 측정에서 최적 삼침지름 dw = 2.310 mm 를 사용하여 그림1과 같이 측장기를 이용하여 M = 46.500 mm 를 측정하였다. 나사의 피치 P 및 유효지름 de 를 구하시오.



그림1.

문제에서 이미 주어진 dw 와 M을 이용하여 문제를 풀어보면



---



우선

피치(P) 를 구하기 위해서는

최적 삼침지름 공식에서

최적 삼침지름 dw 공식에서

피치를 구하는 공식으로 변환하면

피치 P 공식으로 변환

위와 같으며, 문제와 그림에서 미터계 삼각나사 이므로 나사산 각도 ( α )는 60도 이다.

그러므로 P의 계산과정과 답은

이다.





---



그 다음 최적삼침지름(dw) 를 구해보면

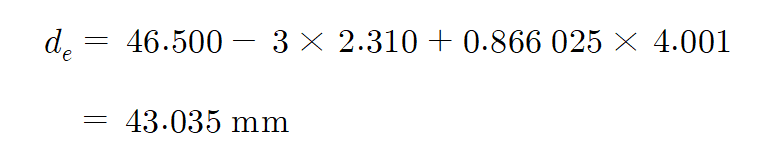

de 공식에서 문제의 주어진값과 P값을 대입하여 구한 계산과정과 답은

이다.







문제 하나를 더 풀어보자.

---



문2.

다음 그림2와 같이 최적삼침을 사용하여 유니파이 나사를 측정하였더니 M=40.280 mm, 피치는 3.000 mm 였다. 최적 삼침지름 dw와 유효지름 de를 구하시오.

그림2.

---

최적 삼침지름(dw) 의 공식, 과정, 답







---

유효지름(de) 의 공식, 과정, 답



이다.
