[자격증 취득] 설비보전기사 실기 합격 후기 및 공부법 4 (동영상, 베어링 문제)





동영상 문제에서 추가로 도움될 만한 내용들이 갑자기 생각나서 적어보려 한다.











베어링 관련 문제



문제형식은 화면에 베어링의 전체적인 형태와 부분적인 모습(분해 및 조립하는모습을 보여주기도 함)을 보여주고, 사람 손으로 움직여보는 영상과 마지막으로 베어링에 각인되어있는 호칭을 보여주고 베어링 종류와 안지름을 물어보는 문제가 많다.



이럴 경우, 아래의 베어링 호칭법 외운다면 알수있다.





위 기본번호 중에서 마지막의 번호가 베어링의 안지름을 알 수 있는 번호이다.





하지만,

위 표를 정확하게 다 외우고 가면 좋겠지만 다 외우는건 효율적 측면에선 너무 떨어지는 행동이기 때문에 간단하게 외워야 할 부분만 외워서 문제를 맞추면 된다.



베어링 문제가 나온다면 높은 확률로 종류와 안지름을 물어보기때문에

그것들을 확인 할 수준만 된다면 충분하다.





종류는 첫번째 숫자 또는 문자를 보면 알 수 있고,

안지름은 마지막 숫자를 보면 알 수 있다.



먼저 종류는 간단하게 아래 처럼



형 식 기 호	종   류
1	자동 조심형
2	자동 조심형 롤러
3	테이퍼 롤러
5	스러스트
6	단열 깊은 홈
7	단열 앵귤러 콘텍트
N	원통 롤러형







이렇게만 필요한것들만 외운다면 문제로 나오는 베어링들은 구분은 손 쉽게 할 수 있다.









안지름은 베어링번호의 마지막 숫자 뒤에 2자리까지가 베어링 안지름을 나타내는 기호이다.

안지름은 아래와 같이 두가지 경우로 나뉘는데,





○ 베어링 안지름 번호가 00 ~ 03 일 경우
번호 (기호)	안지름
00	10 mm
01	12 mm
02	15 mm
03	17 mm







○ 베어링 안지름 번호가 04 이상 일 경우     (※ 안지름이 20 mm 이상 ~ 500 mm 미만 인 경우)
안지름 = 번호 × 5
번호 (기호)	안지름
04	20 mm
05	25 mm
06	30 mm
： ：	： ：
10	50 mm
11	55 mm
12	60 mm
： ：	： ：



사실상 베어링 안지름 번호가 00~03까지만 외우고, 04 이상 부터는 ×5 만 해 주면 쉽게 알 수 있다.





위 내용을 바탕으로 문제를 몇가지 풀어보자

(정답은 아래에 있음)



Q1

Q2.

Q3.

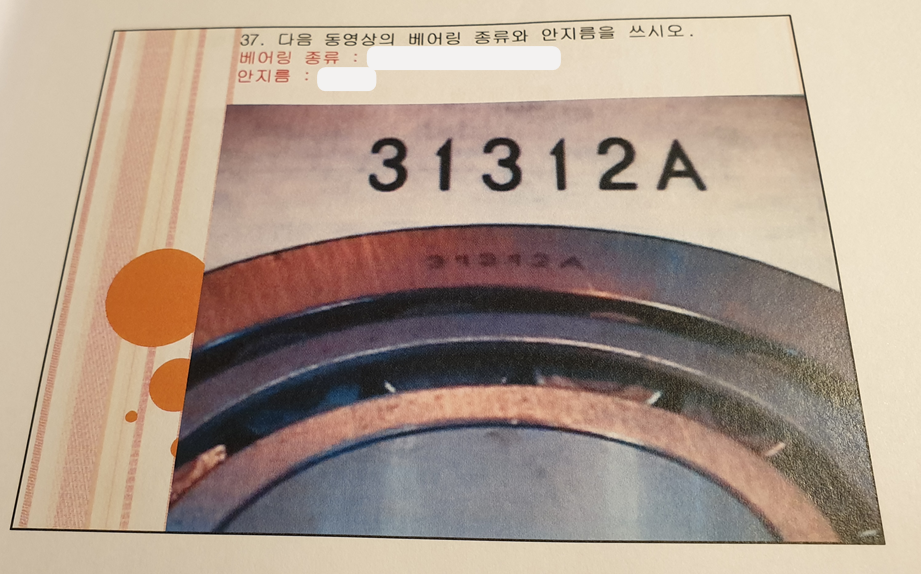

Q4.









또 추가로 시험에 도움이 될만한 내용이 있으면 정리해서 써 보겠다.











A1.

종류 : 단열 깊은 홈형 볼 베어링

안지름 : 60 mm



A2.

종류 : 원통 롤러 베어링

안지름 : 60 mm



A3.

종류 : 자동 조심형 롤러 베어링

안지름 : 100 mm



A4.

종류 : 테이퍼 롤러 베어링

안지름 : 60 mm
