[자격증 취득] 설비보전기사 실기 합격 후기 및 공부법 11



Example)



Q1. 다음 동영상에서 ㉮, ㉯, ㉰, ㉱ 의 명칭을 쓰시오.

좌로부터 가, 나, 다, 라



A1.

㉮ : 유니온

㉯ : 이경 엘보

㉰ : 이경 티

㉱ : 레듀샤





Q2. 다음 동영상에서 밸브의 명칭과 사용상 단점 3가지를 쓰시오.





A2.

명칭 : 게이트 밸브 (= 슬루스 밸브)

단점

1. 밸브 개폐에 시간이 소요된다.

2. 마멸이 쉽다.

4. 수명이 짧다.

3. 밸브 스템과 시트의 접합이 어렵다.



* 문제가 요구하는 방식으로 답안을 작성 할 것. (문제를 보고, 단점은 반드시 3개만 적기)

* 답안은 이견이 없는 간단하고 명확한 답을 우선적으로 작성할 것. (외우기 쉬운 답안 위주로 암기 및 작성)













Q3. 다음 동영상의 밸브 명칭을 쓰시오.



A3.

명칭 : 그리스 분배밸브 (= 그리스 분배기)















Q4. 다음 동영상에서 ㉮, ㉯의 밸브 명칭을 쓰시오.

좌로부터 가, 나





A4.

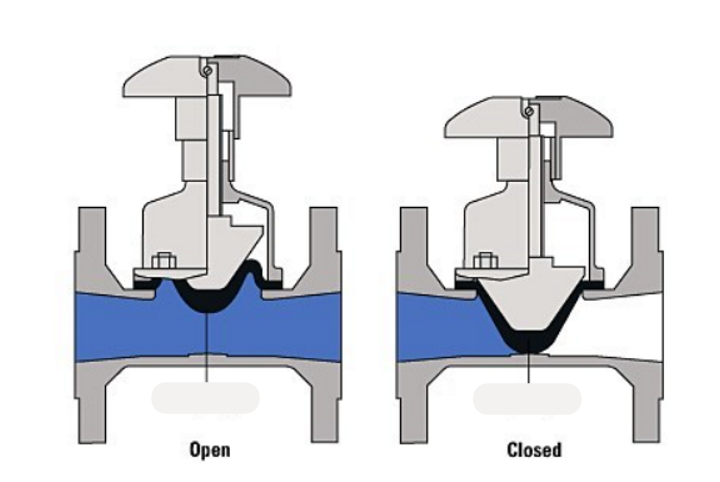

㉮ : 다이어프램 밸브

㉯ : 스윙식 체크밸브











Q5. 다음 동영상의 밸브의 명칭과 사용상 장점 3가지를 쓰시오.





A5.

명칭 : 다이어프램 밸브

장점

1. 화학 약품성이 좋다.

2. 유체 흐름 저항이 적다.

3. 기밀 유지에 패킹이 필요 없다.

4. 부식의 염려가 없다.











Q6. 다음 동영상에서 밸브의 명칭을 쓰시오.



A6.

명칭 : 글로브 밸브













Q7. 다음 동영상에서 밸브의 명칭과 역할을 쓰시오.





A7.

명칭 : 더블 스로틀 체크밸브 (= 더블 스피드 컨트롤 밸브)

역할 : 유체 이송 속도 조절
